中铝轻研成功开发铝镁钪合金焊丝— 高强耐蚀高焊接性轻质材料

日期：2022年07月28日

钪(Sc)作为一种过渡族元素加到铝合金中，一是强烈细化铸态组织，能使铝合金晶粒尺寸降低到20~30μm；二是均匀析出的与铝基体共格的Al3Sc 粒子能产生沉淀强化；三是弥散分布的Al3Sc质点能强烈钉扎位错，阻止合金再结晶，产生显著的亚结构强化。

用微量钪元素合金化的铝镁钪合金，具有强度高、焊接性能好、耐腐蚀性能好、耐高温等优点，特别是焊接时热裂纹敏感性低，热影响区与焊缝的力学性能几乎与基体材料的相当，是继铝锂合金之后新一代航天、航空、舰船用高强耐蚀高焊接性轻质结构材料。

中铝轻研合金以高纯金属为原料，采用真空熔铸-挤压-拉拔法，生产铝镁钪合金丝材。通过真空熔炼的方式，解决了高镁的铝合金熔铸过程易吸氢、氧化造渣、成分偏析、缩松严重等问题，从而制备出高纯净化高品质的铝镁钪合金挤压坯锭，为后续制备高品质铝镁钪合金焊丝产品提供有力保障。

与同条件下采用传统Al-Mg 焊丝的接头相比，AlMgSc焊丝接头的抗拉强度提高40~100MPa，塑性和韧性也有提高，延伸率和冲击韧性均可提高20%~50%，高频疲劳极限可提高15-25MPa (10⁷循环)，相对提高量达到20%~40%。

中铝轻研合金为满足航空、航天等领域对高强耐蚀高焊接性轻质材料的需求，开发出一系列铝镁钪合金焊丝，主要有5A70、5B70、5A71、5B71和01571等牌号，适用于焊接5A05、5A06等铝镁合金和3D打印增材制造。根据客户使用情况，可以根据客户的成分要求进行定制。

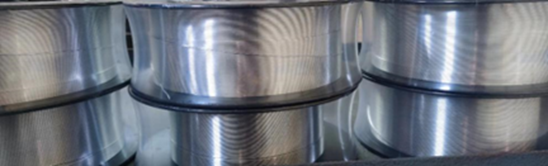

中铝轻研铝镁钪焊丝批量交付

焊丝采用直径270mm、300mm标准焊丝盘真空包装，有1.0mm、1.2mm、1.6mm、2.0mm及其它定制规格，尺寸公差为-0.01~+0.01，单盘重量为5~7公斤。通过调整熔铸、挤压、热处理等生产工艺，严格控制焊丝气体含量，中铝轻研合金生产的铝镁钪合金焊丝的氢含量可以严格控制在0.12mL/100g Al以下，有效保证了焊丝品质。

中铝郑州轻研合金公司以“以科技引领未来，为客户持续创造价值”为使命，不断精进高品质轻质高强铝合金焊丝生产工艺，提升高性能铝合金的接头质量，助推中国航空航天和民营制造业的蓬勃发展！

0371-68918821

网站建设：中企动力郑州营业执照
